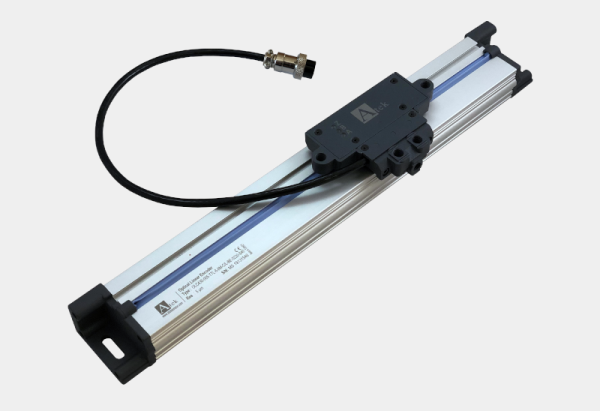

OLC 43X Serisi

Project
Presentation
  • 50 mm ile 1000 mm arasında farklı ölçme boyları
  • İnkremental optik sistem
  • Çelik miller ve rulmanlarla yataklanmış okuyucu sensör
  • 10 mm’de bir seçilebilen referans sinyali
  • 3 adet LED gösterge
  • 5µm çözünürlük
  • IP54 koruma sınıfı
  • Kompakt tasarım
  • Mafsal ile bağlandığında geniş montaj toleransı
  • 60 m/dk hareket hızı
  • Delem, Cybelec ve ESA cihazlarla uyumlu
  • Brand

    Atek

    Ölçme Boyları

    50 mm ile 1000 mm arasında farklı ölçme boyları

    Çözünürlük

    5µm

    Sinyal Periyodu

    20 µm

    Doğruluk

    ± 10 µm

    Tekrarlanabilirlik

    ± 1 pulse

    Besleme Gerilimi

    5 VDC, 10…30 VDC

    Çıkış Tipi

    TTL, Push Pull Line Driver, NPN or PNP

    Çıkış Sinyalleri

    A,B,Z
    A,B
    A,/A,B,/B
    A,/A,B,/B,Z,/Z

    Çalışma Sıcaklığı

    -25°C … +85°C

    Depolama Sıcaklığı

    -20°C…+70°C

    Koruma Sınıfı

    IP54

    Elektriksel Bağlantı

    M16 8 Pin konnektör, 5 veya 8 x 0,14 mm2 ekranlı kablo

    Max kablo uzunluğu

    100 metre
