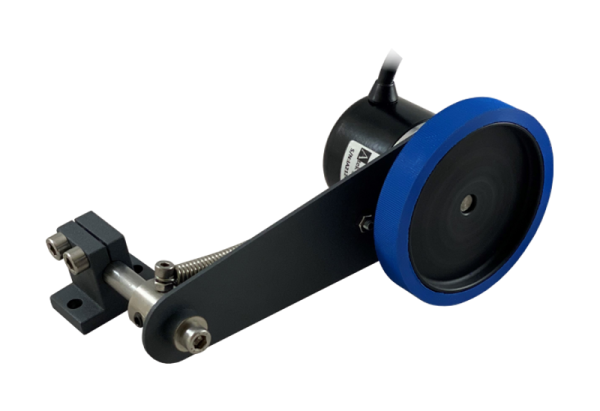

ATE 10 Serisi

Project
Presentation
  • Tekerlekli yapısı ile hareketli hedefin uzunluğunu ve hızını ölçmek için uygun
  • Ölçüm mesafesine göre çıkış dalga formu uluslararası ölçüm birimlerine uygun
  • 250 mm veya 256 mm tekerlek çevresi
  • 3000 RPM çalışma hızı
  • 300 KHz cevaplama frekansı
  • Yüksek hassasiyet
  • Sağlam yapı, uzun çalışma ömrü
  • IP54 Koruma sınıfı
  • Brand

    Atek

    ELEKTRİKSEL ÖZELLİKLER

    –>

    Çözünürlük

    256 mm tekerlek çevresi için:
    1024 pulse = 0,25mm/pulse
    512 pulse = 0,5mm/pulse
    256 pulse = 1mm/pulse
    250 mm tekerlek çevresi için:
    5000 pulse = 0,05mm/pulse
    2500 pulse = 0,1mm/pulse
    1000 pulse = 0,25mm/pulse
    500 pulse = 0,5mm/pulse
    250 pulse = 1mm/pulse
    50 pulse = 5mm/pulse
    25 pulse = 10mm/pulse
    10 pulse = 25mm/pulse
    1 pulse = 250mm/pulse

    Elektriksel Arayüz

    PP: 10…30 VDC besleme / 10…30 VDC PP çıkış
    TTL: 5 VDC besleme / 5 VDC TTL çıkış
    HTL: 10…30 VDC besleme / 5 VDC TTL çıkış
    HPL: 5…30 VDC besleme / 5…30 VDC PP çıkış
    PNP veya NPN Open Collector çıkış

    Çıkış Sinyalleri

    A, /A, B, /B, Z, /Z

    Cevaplama Frekansı

    300 KHz

    Akım Tüketimi

    50 mA nominal

    Çıkış Akımı

    100 mA maks. (kanal başına)

    Elektriksel Bağlantı

    5 veya 8×0,14 mm2 ekranlı kablo
    M16 / 8 pin erkek soket

    MEKANİK ÖZELLİKLER

    –>

    Tekerlek Çevresi

    250 veya 256 mm

    Tekerlek Çapı

    82 mm

    Başlangıç Torku

    Sürtünme katsayısına bağlı

    Çalışma Hızı

    3000 RPM maks.

    Çalışma sıcaklığı

    -25 … +85 °C

    Ortam nemi

    % 35 … % 85 RH

    IP Koruma Sınıfı

    IP54
