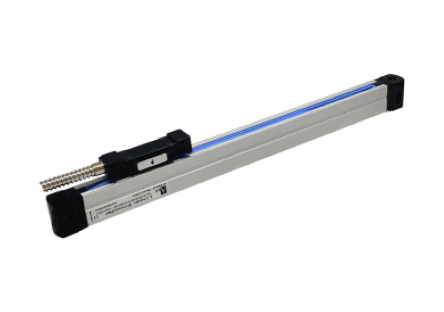

MLC 320 serisi

Project
Presentation
  • Yüksek doğruluk ve tekrarlanabilirlik
  • Manyetik ölçüm
  • 1µm’den başlayan çözünürlük seçenekleri
  • Temassız/sürtünmesiz sistem
  • İnce profil yapısı
  • Titreşim ve şoklara karşı yüksek tolerans
  • Toz, yağ ve neme karşı dayanıklı
  • Bakım gerektirmez
  • Sağlam alüminyum gövde
  • IP67 koruma sınıfı
  • Kolay montaj
  • Brand

    Atek

    Ölçüm Mesafesi

    3 metreye kadar

    Çözünürlük

    1µm, 5µm, 10µm, 25µm,50 µm, 62.5µm, 100µm (Opsiyonel farklı çözünürlükler gerçekleştirilebilir)

    Ölçüm Prensibi

    Manyetik

    Manyetik Bant Tipi

    B2

    Çıkış Tipi

    Push-Pull veya TTL RS422 Line Driver

    Çıkış Sinyalleri

    A, /A, B, /B, Z, /Z

    Çektiği Akım

    Maksimum 40 mA (Her Kanal İçin)

    Besleme Gerilimi

    PPL: 10..30 VDC veya TTL: 5 VDC

    Dış Gövde Yapısı

    Sensör: Nikel Kaplı Alüminyum
    Profil: Eloksallı Alüminyum

    Elektriksel Bağlantı

    D-Sub 9 pin, 5 veya 8 x 0,14 mm2 ekranlı kablo

    Kutup Mesafesi

    2 mm, 1mm

    Doğruluk

    ± 40 µm/m ya da ± 20 µm/m

    Çalışma Hızı

    3 m/s

    Tekrarlanabilirlik

    ± 1 Pulse

    Çalışma Sıcaklığı

    -25°C … +85°C

    Koruma Sınıfı

    IP67

*Manyetik Lineer Enkoderinizde ölçülen değerlerin en hassas şekilde gösterilmesi ve pozisyon kontrolünde kullanılması için Proses Kontrol Cihazları’mızı veya CNC, Torna gibi metal işleme tezgahlarında kullanmak için DRO(Digital Readout) Ekranları’mızı öneriyoruz.
