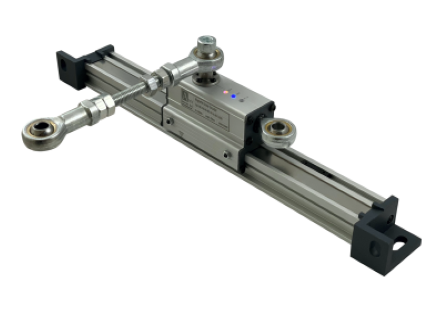

MLC 520 Serisi

Project
Presentation
  • Manyetik temassız ölçüm
  • 50 … 2000 mm arasında farklı ölçme boyları
  • Sabit Z referans noktası
  • 5µm, 10µm, 25µm, 50µm, 62.5µm çözünürlük seçenekleri
  • İnkremental enkoder çıkışı: A, B, Z, /A, /B, /Z
  • Durum LEDİ
  • Çok yönlü montaj olanağı
  • Şok ve vibrasyona karşı dayanıklı
  • Toz, yağ ve neme karşı dayanıklı
  • Sağlam alüminyum gövde
  • IP67 koruma sınıfı
  • Delem, Cybelec ve ESA cihazlarla uyumlu bağlantı

  • Manyetik prensiple temassız hassas ölçüm; abkant pres makineleri için özel ergonomik dizayn; taşınabilir referans noktası; yüksek sıcaklık, hız veya titreşim gibi zorlu koşullara karşı ekstra dayanıklı

    Brand

    Atek

    Ölçüm Mesafesi

    50 … 2000 mm arasında farklı seçenekler

    Çözünürlük

    5µm, 10µm, 25µm,50 µm, 62.5µm

    Ölçüm Prensibi

    Manyetik, temassız

    Çıkış Tipi

    Push-Pull veya TTL RS422 Line Driver

    Manyetik Bant Tipi

    B2

    Çıkış Sinyalleri

    A, /A, B, /B, Z, /Z

    Çektiği Akım

    Maksimum 40 mA (Her Kanal İçin)

    Besleme Gerilimi

    PPL: 10..30 VDC veya TTL: 5 VDC

    Dış Gövde Yapısı

    Sensör: Eloksal kaplamalı alüminyum ve delrin
    Profil: Eloksal kaplamalı alüminyum

    Elektriksel Bağlantı

    D-Sub 9 pin, 5 veya 8 x 0,14 mm2 ekranlı kablo

    Çalışma Hızı

    3 m/s

    Doğruluk

    ± 35 µm/m

    Tekrarlanabilirlik

    ± 1 Pulse

    Çalışma Sıcaklığı

    -25°C … +85°C

    Koruma Sınıfı

    IP67
