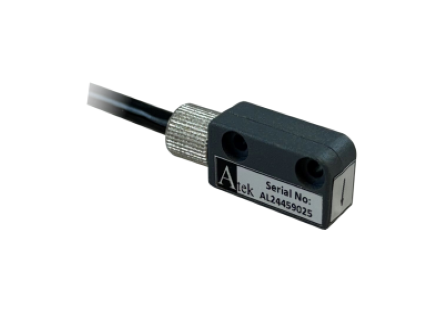

MLS 130 Serisi Okuyucu Kafa

Project
Presentation
  • Manyetik ölçüm
  • Küçük boyut
  • Kolay montaj
  • 1 μm’den 100 μm’ye kadar çözünürlük
  • Yüksek doğruluk ve tekrarlanabilirlik
  • Spiralli ve kablolu seçenekler
  • 100 metreye kadar ölçüm
  • Sağlam alüminyum gövde
  • IP67 koruma sınıfı
  • Sensör gövdesine entegre edilmiş sıyırıcıları sayesinde, üzerinde hareket ettiği manyetik bant ya da profilde oluşabilecek muhtemel toz, pislik, talaş gibi dış etkenlerden ekstra korunmuştur.

  • Manyetik bant üzerinde temassız ölçüm yapabilen okuyucu sensör; entegre edilmiş bant sıyırıcıları sayesinde nem, yağ, toz gibi çevresel etkenlere karşı ekstra dayanıklı; kablolu veya spiralli model seçenekleri

    Brand

    Atek

    Ölçüm Mesafesi

    100 metreye kadar

    Çözünürlük

    1µm, 5µm, 10µm, 25µm, 50µm, 62.5µm, 80µm, 100µm (Opsiyonel farklı çözünürlükler gerçekleştirilebilir)

    Ölçüm Prensibi

    Manyetik

    Çıkış Tipi

    Push-Pull veya TTL RS422 Line Driver

    Manyetik Bant Tipi

    B1, B2, B5

    Çıkış Sinyalleri

    A, /A, B, /B, Z, /Z

    Çektiği Akım

    Maksimum 40 mA (Her Kanal İçin)

    Besleme Gerilimi

    PP: 10..30 VDC veya TTL: 5 VDC

    Dış Gövde Yapısı

    Alüminyum

    Elektriksel Bağlantı

    D-Sub 9 pin, 5 veya 8 x 0,14 mm2 ekranlı kablo

    Çalışma Hızı

    3 m/s

    Tekrarlanabilirlik

    ± 1 Pulse

    Çalışma Sıcaklığı

    -25°C … +85°C

    Koruma Sınıfı

    IP67

*Manyetik Lineer Enkoderinizde ölçülen değerlerin en hassas şekilde gösterilmesi ve pozisyon kontrolünde kullanılması için Proses Kontrol Cihazları’mızı veya CNC, Torna gibi metal işleme tezgahlarında kullanmak için DRO(Digital Readout) Ekranları’mızı öneriyoruz.
