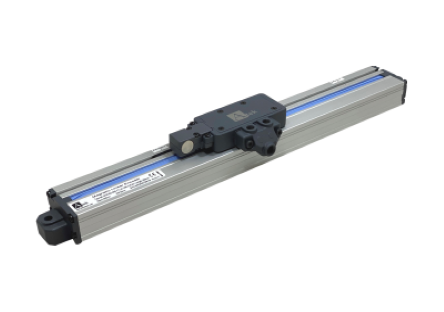

MLC 420 Serisi

Project
Presentation
  • İnkremental enkoder çıkışı: A, B, Z, /A, /B, /Z
  • 2000 mm ‘ye kadar strok değerleri
  • 5 µm’den başlayan çözünürlük seçenekleri
  • Eloksallı cetvel profili
  • Taşınabilir referans noktası
  • Mükemmel yataklanma sağlayan, entegre edilmiş, temassız rulmanlı sistem
  • Yüksek kararlılık, quadrature çıkış
  • IP65 koruma sınıfı
  • Kolay ve hızlı montaj
  • 50 metreye kadar kablo boyu
  • Paslanmaz çelik koruyucusu
  • Delem, Cybelec, ESA ve STEP Cihazlarla Uyumlu
  • Manyetik prensiple temassız hassas ölçüm; abkant pres makineleri için özel ergonomik dizayn; taşınabilir referans noktası; yüksek sıcaklık, hız veya titreşim gibi zorlu koşullara karşı ekstra dayanıklı
  • Brand

    Atek

    Ölçüm Mesafesi

    2 metreye kadar

    Çözünürlük

    5µm, 10µm, 25µm,50 µm (Opsiyonel farklı çözünürlükler gerçekleştirilebilir)

    Ölçüm Prensibi

    Manyetik

    Çıkış Tipi

    Push-Pull veya TTL RS422 Line Driver

    Manyetik Bant Tipi

    B2

    Çıkış Sinyalleri

    A, /A, B, /B, Z, /Z

    Çektiği Akım

    Maksimum 40 mA (Her Kanal İçin)

    Besleme Gerilimi

    PPL: 10..30 VDC veya TTL: 5 VDC

    Dış Gövde Yapısı

    Sensör: Nikel Kaplı Alüminyum
    Profil: Eloksallı Alüminyum

    Elektriksel Bağlantı

    D-Sub 9 pin, 5 veya 8 x 0,14 mm2 ekranlı kablo

    Çalışma Hızı

    3 m/s

    Tekrarlanabilirlik

    ± 1 Pulse

    Çalışma Sıcaklığı

    -25°C … +85°C

    Koruma Sınıfı

    IP65

*Manyetik Lineer Enkoderinizde ölçülen değerlerin en hassas şekilde gösterilmesi ve pozisyon kontrolünde kullanılması için Proses Kontrol Cihazları’mızı veya CNC, Torna gibi metal işleme tezgahlarında kullanmak için DRO(Digital Readout) Ekranları’mızı öneriyoruz.
